手動螺旋閘閥也叫
手動插板閥，通常于
卸料器配套使用。
手動螺旋閘閥的直徑與卸料器進料口配套，有方形和圓形兩種。此閥門的優點在于閥體通徑無凹槽，介質不會卡阻堵塞，并且具有全通徑流通特性，適合粉體顆粒介質的管道中使用。插板門密封結構可以分軟密封、硬密封結構。工藝性好，結構緊湊等特點，密封閥座為活動結構設計，有防磨損和自動補償功能，因而壽命更長。插板門在關閉和開啟過程中閥座跟閘板一直緊貼運動，使得閥門啟閉力穩定，并且具有切斷介質等特點。配置手輪可以很直接操作手輪來啟閉閥門。
手動螺旋閘閥結構特點及工作原理：

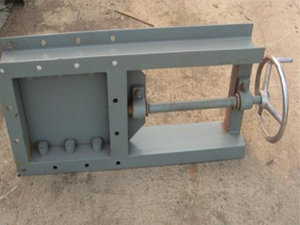

手動單向螺旋閘閥主要由框架、閘板、絲桿、螺母等零件構成。該閥結構簡單、操作靈活、重量輕、無卡阻、切斷快、特別適用于各類無粘度的固體、粉料及小于φ10mm 的顆粒料，晶粒料的輸送及流量調節，手動單向螺旋閘門安裝不受角度限制。操作方便，能隨時調整開度。流體阻力小；啟、閉所需力矩較??；全開時，密封面受工作介質的沖蝕比截止閥?。恍误w結構比較簡單，制造工藝性較好。
工作原理:手動單向螺旋閘閥當順時針轉動手輪使閥桿帶差閥桿螺母，閘板慢慢地上升到全開，反之為開。
